Urmet 2VOICE interfaccia posti esterni 1083/75

Caratteristiche tecniche:

• Serie Urmet
• Tensione di alimentazione (POWER IN): 36 – 48 Vcc
• Tensione di alimentazione (POWER LINE): 36 – 48 Vcc
• Assorbimento a riposo (POWER IN): 30 mA max
• Assorbimento max (POWER IN): 100 mA max
• Assorbimento a riposo (POWER LINE): 25 mA max
• Assorbimento max (POWER LINE): 70 mA max
• Temperatura di funzionamento: - 5/+45 °C
• Conformità normativa: EN 61000-6-3, EN 61000-6-1



L’interfaccia per posti esterni Sch. 1083/75 è dedicata al sistema 2Voice e viene utilizzata per la connessione da 1 a 4 postazioni di chiamata principali (IN0 ÷ IN3) e dispone di 4 linee di uscita (LINE1 ÷ LINE4) da collegare verso le colonne.

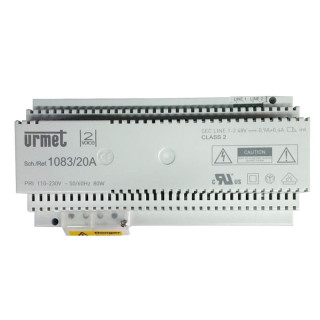

L’interfaccia per posti esterni necessita sempre di 2 alimentatori 1083/20, uno per le postazioni di chiamata e uno per le linee di uscita.

Per le configurazioni di impianto possibili, fare riferimento alle informazioni contenute nel libretto di sistema in dotazione con l’alimentatore Sch. 1083/20.

INSTALLAZIONE: L’interfaccia per posti esterni può essere installata in un quadro elettrico su barra DIN (occupa 10 moduli DIN da 18mm) oppure a muro tramite tasselli non forniti a corredo. Le morsettiere sono accessibili a quadro elettrico aperto.
