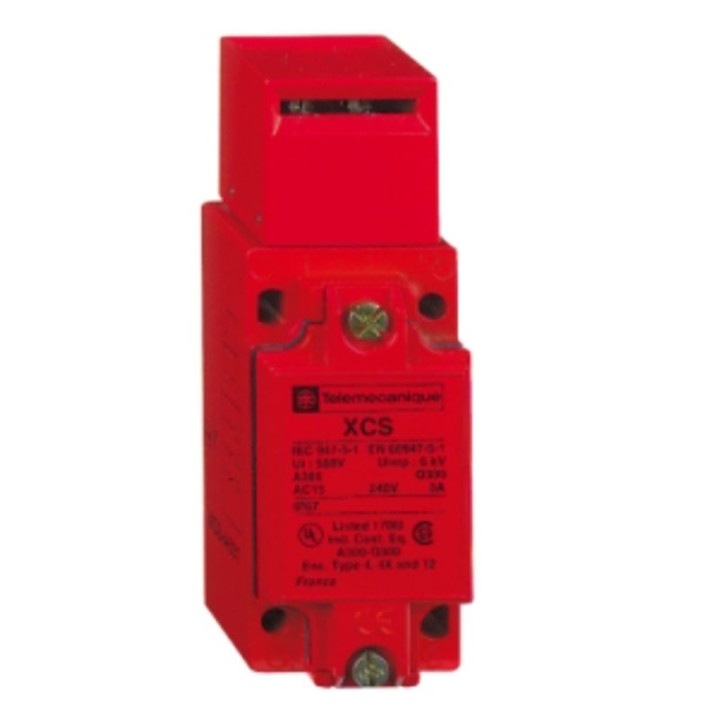

Rilevamento di sicurezza Telemecanique Preventa XCSA701

Vantaggi:

• Semplice conformità agli standard ISO e IEC relativi alla sicurezza degli operatori
• Garantisce in modo semplice un controllo di tipo "arresto della macchina a porta aperta", con la massima affidabilità
• Prevenzione della manomissione della protezione da parte degli operatori
• Sicurezza del funzionamento delle macchine e del sistema con una chiave, disponibile solo agli operatori autorizzati
• Prestazioni del prodotto a favore dell'ambiente




L'interruttore di sicurezza con azionamento a chiave XCS di Schneider Electric ha una torretta regolabile e un corpo in Zamak.

Dispone di 1 contatti NA + 2 contatto NC di commutazione (apertura lenta) e di un ingresso cavi Pg 13,5. Questo interruttore di sicurezza azionato a chiave per sportelli di protezione, con testa a torretta regolabile, ha un robusto corpo in Zamak rivestito in rosso con un ingresso pressacavo, per un'installazione più semplice. Il grado di protezione IP67 lo rende ideale per l'uso in condizioni difficili. Quando viene cablato come consigliato dagli standard pertinenti, è conforme alla categoria 4, livello di prestazioni PL e, SIL 3 e conforme alle norme EN/ISO 13849-1, EN/IEC 61508.

Corrente nominale di impiego [Ie]:

• 6 A a 120 V, AC-15, A300 conforme a EN/IEC 60947-5-1
• 3 A a 240 V, AC-15, A300 conforme a EN/IEC 60947-5-1
• 0,55 A a 125 V, DC-13, Q300 conforme a EN/IEC 60947-5-1
• 0,27 A a 250 V, DC-13, Q300 conforme a EN/IEC 60947-5-1

Tensione nominale di isolamento [Ui]:

• 300 V conforme a UL 508
• 500 V conforme a EN/IEC 60947-1
• 300 V conforme a CSA C22.2 No 14



Livello di sicurezza:

• Fino alla categoria 4 Con sistema di monitoraggio appropriato correttamente cablato conforme a EN/ISO 13849-1
• Fino a PL = e Con sistema di monitoraggio appropriato correttamente cablato conforme a EN/ISO 13849-1
• Può raggiungere SIL 3 Con sistema di monitoraggio appropriato correttamente cablato conforme a EN/IEC 61508




Altre caratteristiche tecniche:

• Velocità min. azionamento: 0,01 m/s
• Velocità azionamento max.: 0,5 m/s
• Corrente termica convenzionale in cassetta [Ithe]: 10 A
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN/IEC 60947-5-1
• Protezione contro i cortocircuiti: 10 A fusibile cartuccia tipo gG (gl)
• Forza minima dell'attuatore per l'estrazione: 20 N
• Tasso operativo massimo: 10 cicli/m per la massima durata
• Dati di affidabilità sicurezza: B10d = 5000000 value given for a life time of 20 years limited by mechanical or contact wear
• Materiale del corpo: Zamak
• Materiale della testa: Zamak
• Profondità 44 mm
• Altezza 114 mm
• Larghezza 40 mm
• Peso 0,44 kg
• Trattamento di protezione: TC
• Temperatura ambiente: -25…70 °C
• Temperatura di stoccaggio :-40…70 °C
• resistenza alle vibrazioni: 5 gn (F= 10…500 Hz) conforme a IEC 60068-2-6
• Tenuta agli urti: 10 gn per 11 ms conforme a IEC 60068-2-27
• Classe di protezione contro le scariche elettriche: Classe I conforme a EN/IEC 61140
• Grado di protezione IP: IP67 conforme a EN/IEC 60529 and EN/IEC 60947-5-1
