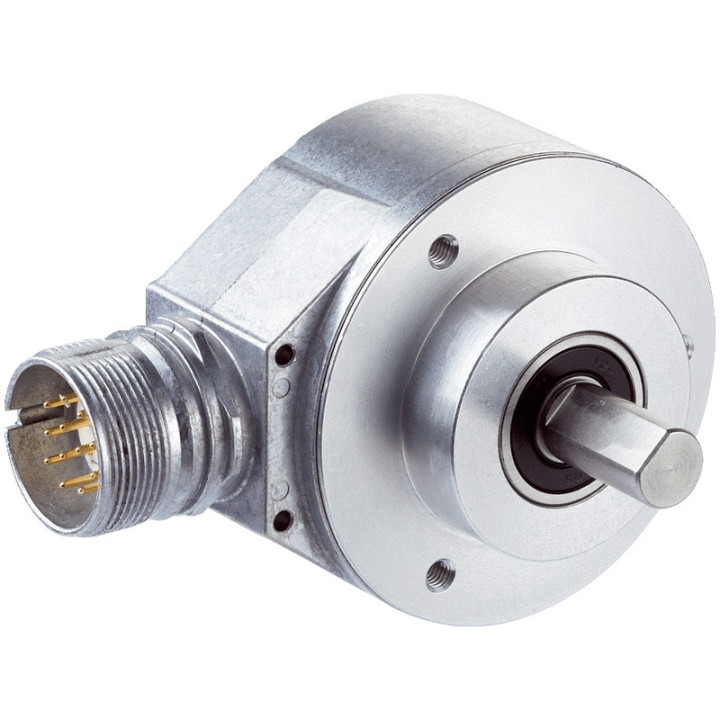

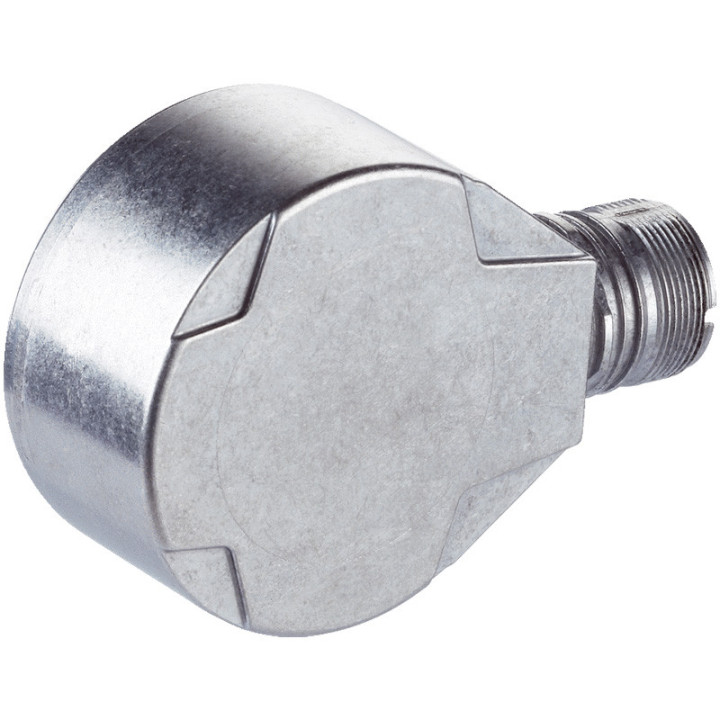

Encodeur incrémental Sick DFS60B-S4PA10000 1036720

Autres caractéristiques techniques :

• Signal de référence, numéro 1
• Signal de référence, position 90°, électrique, connecté logiquement à A et B
• Protection contre les inversions de polarité : oui
• Résistance aux courts-circuits de la sortie : oui
• MTTF : intervalle de temps jusqu'à l'apparition d'une défaillance dangereuse : 300 ans (EN ISO 13849-1)

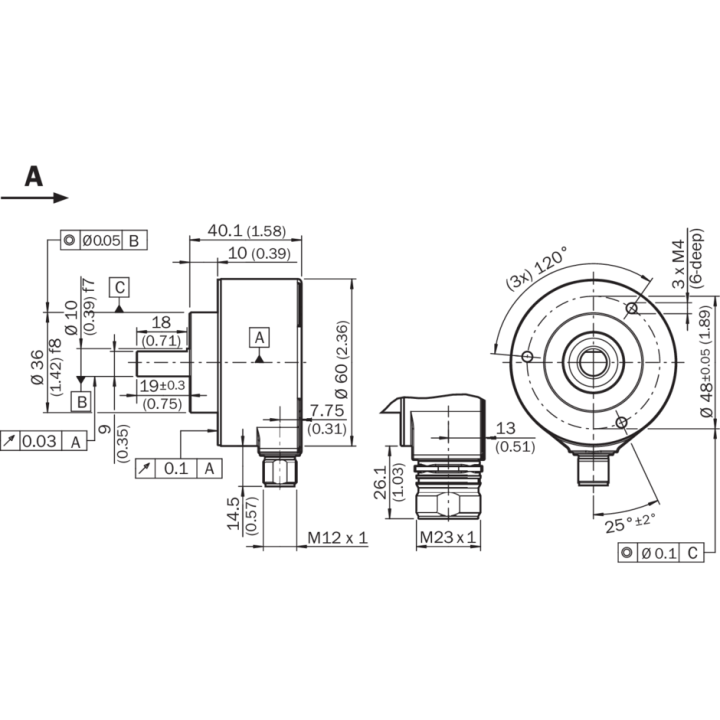

• Conception mécanique Arbre mâle, bride fixe
• Diamètre de l'arbre 10 mm
• Longueur de l'arbre 19 mm
• Poids : 0,3 kg
• Matériau, arbre Acier inoxydable
• Matériau, bride Aluminium
• Matériau, boîtier Aluminium moulé sous pression
• Couple de démarrage 0,5 Ncm (+20 °C)
• Couple de fonctionnement 0,3 Ncm (+20 °C)
• Charge radiale/axiale admissible sur l'arbre : 80 N (radiale) - 40 N (axiale)
• Vitesse de fonctionnement ≤ 9 000min.
• Moment d'inertie du rotor 6,2 gcm².
• Durée de vie des roulements 3,6 x 10^10 révolutions
• Accélération angulaire ≤ 500 000 rad/s².
• CEM : conforme à la norme EN 61000-6-2 et EN 61000-6-3
• Degré de protection IP67, côté boîtier, connecteur mâle (selon IEC 60529) - IP65, côté arbre (selon IEC 60529)
• Humidité relative de l'air admissible 90 % (condensation de l'échantillon optique non autorisée)
• Température de fonctionnement -40/+100 °C (avec pose de câble fixe), -30/+100 °C (avec pose de câble mobile)
• Plage de température de stockage -40/+100 °C, sans emballage
• Résistance aux chocs 70 g, 6 ms (conformément à la norme EN 60068-2-27)
• Résistance aux vibrations 30 g, 10 Hz ... 2 000 Hz (selon la norme EN 60068-2-6)
